Datos del producto:
|
| Nombre de producto: | substratos libres de 2 pulgadas de N-GaN | Dimensiones: | 50,0 ±0.3mm |
|---|---|---|---|
| Artículo: | GaN-FS-C-N-C50-SSP | Grueso: | 400 ± los 30μm |
| Aspereza de superficie de la cara de N: | 0,5 ~1.5μm (solo lado pulido) | Plano de la orientación: | (1 - 100) ±0.1˚, ± 12,5 1m m |
| Resaltar: | Sustratos independientes de GaN,Oblea epitaxial pulida de un solo lado,Sustratos de N GaN |
||

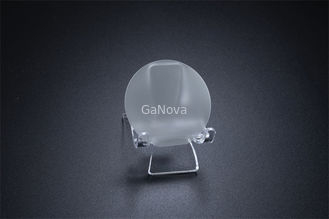

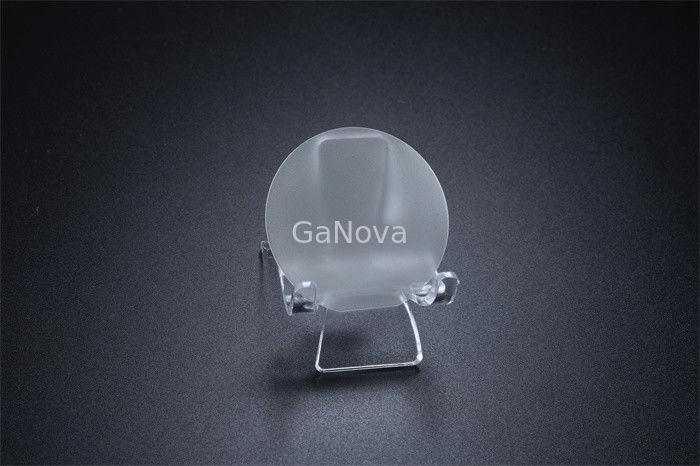

Sustratos de N-GaN independientes de 2 pulgadas Rugosidad de la superficie de la cara N 0,5 ~ 1,5 μm (pulido en un solo lado)
Sustrato monocristalino de GaN autónomo de tipo n dopado con Si y cara C de 2 pulgadas Resistividad < 0,05 Ω·cm Dispositivo de potencia/oblea láser
Descripción general
Estas obleas de GaN crean diodos láser ultrabrillantes sin precedentes y dispositivos de energía de alta eficiencia para usar en fuentes de luz de proyectores, inversores para vehículos eléctricos y otras aplicaciones.
El nitruro de galio también se puede sintetizar inyectando gas amoníaco en galio fundido a 900-980 °C a presión atmosférica normal.
| Sustratos independientes de N-GaN de 2 pulgadas | ||||||
|
Nivel de producción (PAG) |
Rmisoídoh(R) |
Ficticio(D) |
Nota: (1) 5 puntos: los ángulos de corte incorrecto de 5 posiciones son 0,55 ± 0,15o (2) 3 puntos: los ángulos de corte incorrecto de las posiciones (2, 4, 5) son 0,55 ± 0,15o (3) Área utilizable: exclusión de defectos periféricos y macro (agujeros) |
|||
| P+ | PAG | PAG- | ||||
| Artículo | GaN-FS-CN-C50-SSP | |||||
| Dimensiones | 50,0 ±0,3 mm | |||||
| Espesor | 400 ± 30 micras | |||||
| Orientación plana | (1- 100) ±0,1o,12,5 ± 1 mm | |||||
| TTV | ≤ 15 micras | |||||
| ARCO | ≤ 20 micras | |||||
| Resistividad (300K) | ≤ 0,02 Ω·cm para tipo N (dopado con Si) | |||||
| Rugosidad de la superficie de la cara Ga | ≤ 0,3 nm (pulido y tratamiento superficial para epitaxia) | |||||
| N rugosidad de la superficie de la cara | 0,5 ~1,5 μm (pulido por un lado) | |||||
| Plano C (0001) fuera de ángulo hacia el eje M (ángulos mal cortados) |
0,55 ± 0,1o (5 puntos) |
0,55± 0,15o (5 puntos) |
0,55 ± 0,15o (3 puntos) |
|||
| Densidad de dislocaciones de roscado | ≤ 7,5x105cm-2 | ≤ 3x106cm-2 | ||||
| Número y tamaño máximo de agujeros en Ф47 mm en el centro | 0 | ≤ 3 a 1000 micras | ≤ 12 a 1500 micras | ≤ 20 a 3000 micras | ||
| Área utilizable | > 90% | >80% | >70% | |||
| Paquete | Empaquetado en una sala limpia en un solo contenedor de obleas | |||||
Sobre nosotros
Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.
Preguntas más frecuentes
P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
