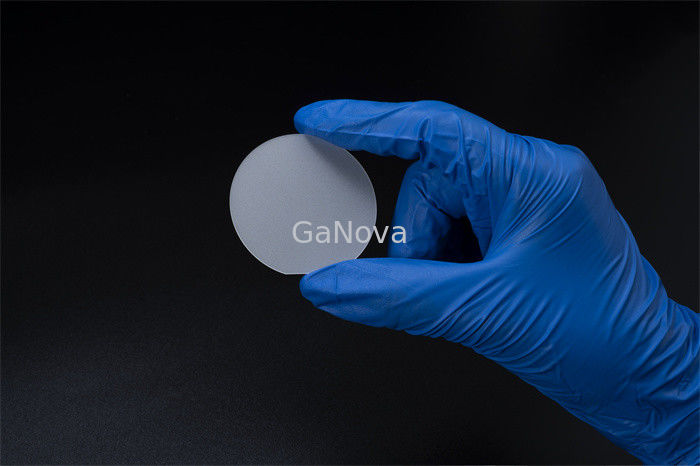

Datos del producto:
|
| Nombre de producto: | substratos libres de 2 pulgadas de N-GaN | Dimensiones: | 50,0 ±0.3mm |
|---|---|---|---|
| Grueso: | 400 ± los 30μm | Plano de la orientación: | (1 - 100) ±0.1˚, ± 12,5 1m m |
| TTV: | ≤ el 15µm | Arco: | ≤ los 20μm |
| Resaltar: | oblea gan del epi de 12.5m m,oblea del nitruro del galio 2inch,oblea gan del epi 2Inch |
||
(1 - 100) ±0.1o, substratos libres de 2 pulgadas 12,5 del milímetro N-GaN del ± 1 GaN-FS-C-N-C50-SSP
la C-cara 2inch Si-dopó el n-tipo sola resistencia cristalina libre del substrato de GaN < 0="">
El crecimiento de las películas Si-dopadas μm-gruesas de 1 GaN fue realizado por PSD con fuentes pulsadas de la farfulla del magnetrón en una atmósfera de N2/Ar. El Si que dopaba la concentración en GaN fue controlado a partir del 1020 del del × del del 1016 a 2 del × de 2 cm −3 variando flujo del vapor del Si de una fuente monocristalina de estado sólido del Si.
En estudio, investigamos cómo las propiedades eléctricas de GaN se prepararon por PSD dependen del Si que dopaba concentraciones usando medidas de effecto hall temperatura-dependientes.
| substratos libres de 2 pulgadas de N-GaN | ||||||
|
Nivel de la producción (P) |
Investigación (R) |
Maniquí (D) |
Nota: (1) 5 puntos: los ángulos del miscut de 5 posiciones son 0,55 ±0.15o (2) 3 puntos: el miscut pesca con caña de posiciones (2, 4, 5) son 0,55 ±0.15o (3) área usable: exclusión de la periferia y de los defectos macros (agujeros) |
|||
| P+ | P | P | ||||
| Artículo | GaN-FS-C-N-C50-SSP | |||||
| Dimensiones | 50,0 ±0.3 milímetro | |||||
| Grueso | 400 μm del ± 30 | |||||
| Plano de la orientación | (1 - 100) ±0.1o, ± 12,5 1 milímetro | |||||
| TTV | μm del ≤ 15 | |||||
| ARCO | μm del ≤ 20 | |||||
| Resistencia (300K) | ≤ 0,02 Ω·cm para el N-tipo (Si-dopado) | |||||
| Aspereza de superficie de la cara del GA | ≤ tratamiento pulido y superficial de 0,3 nanómetros (para la epitaxia) | |||||
| Aspereza de superficie de la cara de N | 0,5 μm ~1,5 (solo lado pulido) | |||||
| Avión de C (0001) del ángulo hacia M-AXIS (ángulos del miscut) |
0,55 ± 0,1o (5 puntos) |
0.55± 0,15o (5 puntos) |
0,55 ± 0,15o (3 puntos) |
|||
| Roscar densidad de dislocación | ≤ 7,5 x 105 cm2s | ≤ 3 x 106 cm2s | ||||
| Número y tamaño máximo de agujeros en Ф47 milímetro en el centro | 0 | μm de 3@1000 del ≤ | μm de 12@1500 del ≤ | μm de 20@3000 del ≤ | ||
| Área usable | > el 90% | >el 80% | >el 70% | |||
| Paquete | Empaquetado en un recinto limpio en solo envase de la oblea | |||||
