Datos del producto:
|
| Dimensiones: | 2 pulgadas/4 pulgadas | Grueso del almacenador intermediario de AlGaN: | 600NM |
|---|---|---|---|
| Laser del d'onde del Longueur: | 455±10nm | Estructura del substrato: | 111) substratos de 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmUndoped G |
| Nombre de producto: | GaN Epitaxial Wafer | Características: | GaN LED azul de 2-4 pulgadas en silicio |
| Resaltar: | 600nm GaN en la oblea de silicio,2 pulgadas de GaN en una oblea de silicio |
||

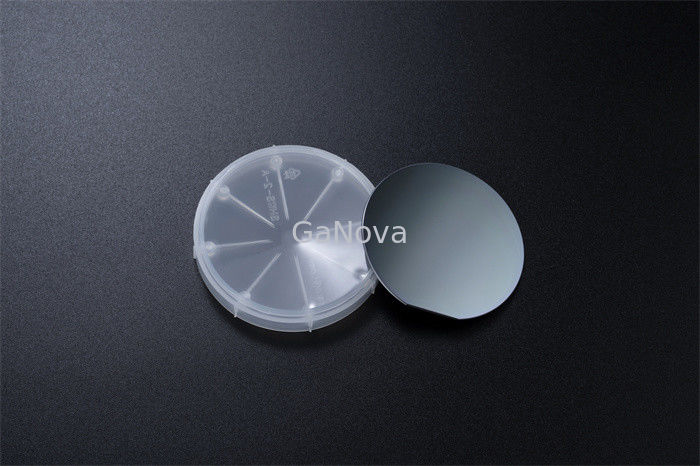

GaN LED azul de 2 pulgadas en oblea de silicio
Hay tres sustratos principales que se utilizan con GaN: carburo de silicio (SiC), silicio (Si) y diamante.GaN en SiC es el más común de los tres y se ha utilizado en varias aplicaciones militares y para aplicaciones de infraestructura inalámbrica de alta potencia.GaN on Si es un sustrato más nuevo cuyo rendimiento no es tan bueno como el SiC pero es más económico.GaN on Diamond es el de mejor desempeño, sin embargo, dado que es nuevo y relativamente costoso, las aplicaciones en las que se ha utilizado son limitadas.
| GaN LED azul de 2-4 pulgadas en silicio | ||||||||||
|
Artículo Sustratos Si(111) (1500 μm) |
AIN | Tampón de AlGaN | GaN no dopado | N-GaN | MQW (7 pares) | P-AlGaN | P-GaN |
P++GaN
|
||
| InGaN-QW | GaN-QB | |||||||||
| Dimensión | 2 pulgadas/4 pulgadas | |||||||||
| Espesor | 330nm | 600nm | 800nm | 2800 nm | 3 nm | 5nm | 30nm | 60nm | 20nm | |
| Composición | Alabama% | / | calificado hacia abajo | / | / | / | / | 15% | / | / |
| En% | / | / | / | / | 15% | / | / | / | / | |
| dopaje | [Si] | / | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
| [mg] | / | / | / | / | / | / | 1.0E+20 | 3.0E+19 | 2.0E+20 | |
| Láser de longitud de onda | 455±10nm | |||||||||
| Estructura del sustrato | 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmGaN sin dopar/600nmAlGaN buffer/330nmAIN/Si(111)sustratos (1500μm) | |||||||||
| Paquete | Empaquetado en un ambiente de sala limpia de clase 100, en un contenedor de 25PCS, bajo una atmósfera de nitrógeno | |||||||||
