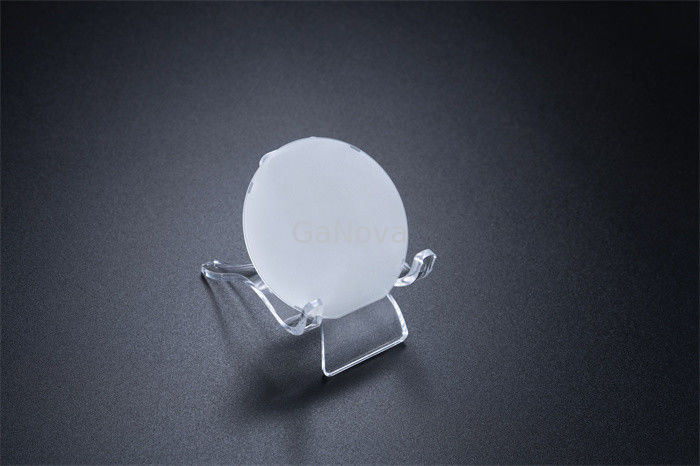

Sustratos de zafiro estampados de 2 pulgadas Sustrato de chip LED 50.80 mm

Sustratos de zafiro estampados de 2 pulgadas Sustrato de chip LED 50.80 mm
Sustratos de zafiro estampados de 2 pulgadas Sustrato de chip LED 50.80 mm

Ampliación de imagen :  Sustratos de zafiro estampados de 2 pulgadas Sustrato de chip LED 50.80 mm

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD09-001-001
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

Sustratos de zafiro estampados de 2 pulgadas Sustrato de chip LED 50.80 mm

descripción
Dimensión: 50,80±0,10 mm Grueso: 430±10μm
Ancho de borde plano: 16±1,0 mm TTV: ≤5 μm
Arco: ≤-8~0μm Rugosidad de la superficie frontal: ≤0.25nm
Resaltar:

Sustratos de zafiro estampados de 2 pulgadas

,

Sustrato de chip LED ISO

,

Sustratos de zafiro de 2 pulgadas 50

Sustratos de zafiro estampados de 2 pulgadas,Chip LED,Material de sustrato



Los sustratos de zafiro estampados (PSS) se fabrican y utilizan en los LED basados ​​en GaN para aumentar la eficiencia cuántica interna al reducir los defectos del cristal de GaN.También pueden mejorar la eficiencia cuántica externa aumentando el área de reflexión.

Los sustratos de zafiro del plano R son los preferidos para la deposición heteroepitaxial de silicio.Se utiliza en la fabricación de semiconductores, microondas y aplicaciones de circuitos integrados microelectrónicos.



Sustrato de zafiro estampado de 2 pulgadas
Artículo Alabama2O3





Sustratos de zafiro estampados de 2 pulgadas Sustrato de chip LED 50.80 mm 0



















Dimensión 50,80±0,10 mm
Espesor 430±10μm
Ancho de borde plano



16±1,0 mm

Ángulo de borde plano Plano A±0.2o
TTV ≤5 μm
ARCO ≤-8~0μm
Rugosidad de la superficie frontal ≤0.25nm
Rugosidad de la superficie trasera 0,8~1,2 μm
Borde Redondo
Fabricación de láser atrás



Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.





Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
