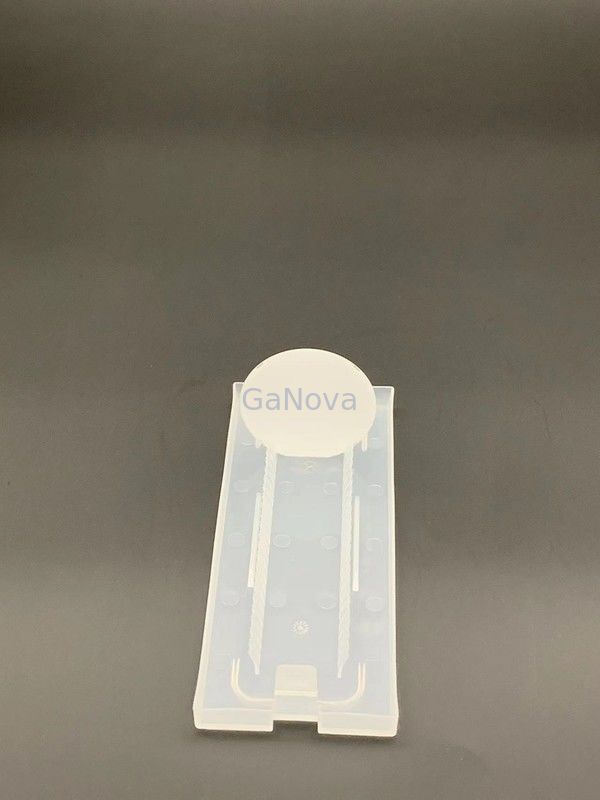

UKAS modeló a Sapphire Substrates Flat Edge Angle

UKAS modeló a Sapphire Substrates Flat Edge Angle
UKAS modeló a Sapphire Substrates Flat Edge Angle

Ampliación de imagen :  UKAS modeló a Sapphire Substrates Flat Edge Angle

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD09-001-001
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

UKAS modeló a Sapphire Substrates Flat Edge Angle

descripción
Grueso: 430±10μm Ancho de borde plano: 16±1,0 mm
TTV: ≤5 μm Arco: ≤-8~0μm
Rugosidad de la superficie frontal: ≤0.25nm Rugosidad de la superficie trasera: 0,8~1,2 μm
Resaltar:

UKAS modeló a Sapphire Substrates

,

al2o3 substrato 430um

,

OEM modelado de Sapphire Substrates

Sapphire Substrates Flat Edge Angle modelada 50.80±0.10m m A-Plane±0.2o

Sapphire Substrates modelada 2inch, microprocesador del LED, material del substrato

El aumento de la eficacia del LED GaN-basado con la técnica del substrato del modelar-zafiro se atribuye generalmente a la mejora en ambos eficacia ligera de la extracción y eficacia de quántum interna. Los modelos regulares creados en el substrato del zafiro contrarrestan el efecto de la reflexión interna total en el interfaz de GaN/del zafiro.

2inch modeló el substrato del zafiro
Artículo Al2 O3

UKAS modeló a Sapphire Substrates Flat Edge Angle 0

Dimensión 50.80±0.10m m
Grueso los 430±10μm
Anchura plana del borde

16±1.0m m

Ángulo plano del borde A-plane±0.2o
TTV ≤5μm
ARCO ≤-8~0μm
Front Surface Roughness ≤0.25nm
Aspereza superficial trasera los 0.8~1.2μm
Borde Ronda
Fabricación del laser detrás
