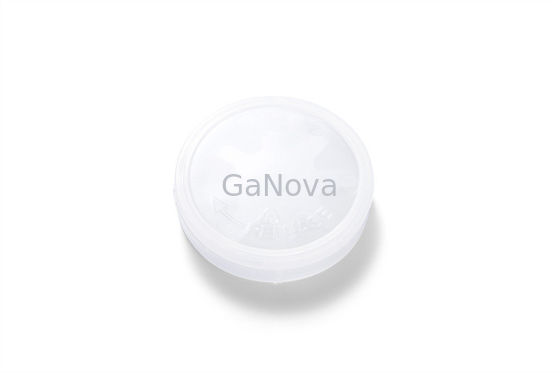

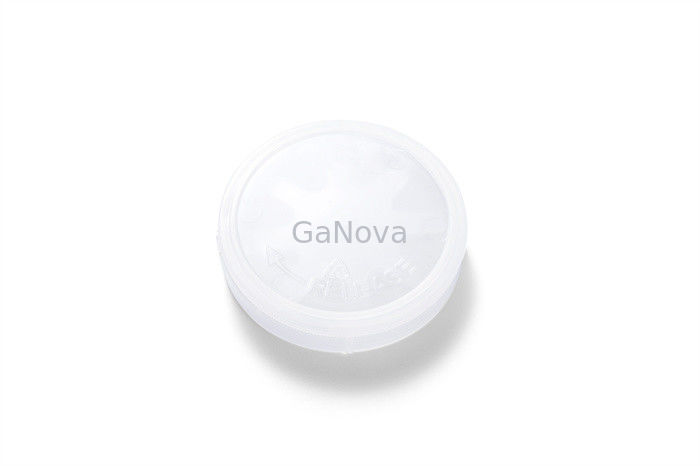

0.8um a 1.2um modeló a Sapphire Substrate Round Edge llevada

0.8um a 1.2um modeló a Sapphire Substrate Round Edge llevada
0.8um a 1.2um modeló a Sapphire Substrate Round Edge llevada

Ampliación de imagen :  0.8um a 1.2um modeló a Sapphire Substrate Round Edge llevada

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD09-001-001
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

0.8um a 1.2um modeló a Sapphire Substrate Round Edge llevada

descripción
Dimensión: 50,80±0,10 mm Grueso: 430±10μm
Ángulo de borde plano: Plano A±0.2˚ TTV: ≤5 μm
Arco: ≤-8~0μm Rugosidad de la superficie frontal: ≤0.25nm
Resaltar:

0.8um llevó el substrato del zafiro

,

Oblea modelada del zafiro

,

1.2um llevó el substrato del zafiro

Aspereza superficial trasera Sapphire Substrates Round Edge modelada los 0.8~1.2μm

Sapphire Substrates modelada 2inch, microprocesador del LED, material del substrato

Sapphire Substrates modelada (PSS) es un substrato micro-modelado del zafiro. Ha sido ampliamente utilizado en los diodos electroluminosos GaN-basados de alta potencia (LED), que son la fuente de luz alternativa más prometedora para la iluminación general. Con la brecha de la técnica del substrato del modelar-zafiro, la eficacia del LED GaN-basado alto-brillo se ha conducido a un récord de 150 lm/W.

2inch modeló el substrato del zafiro
Artículo Al2 O3

0.8um a 1.2um modeló a Sapphire Substrate Round Edge llevada 0

Dimensión 50.80±0.10m m
Grueso los 430±10μm
Anchura plana del borde

16±1.0m m

Ángulo plano del borde A-plane±0.2o
TTV ≤5μm
ARCO ≤-8~0μm
Front Surface Roughness ≤0.25nm
Aspereza superficial trasera los 0.8~1.2μm
Borde Ronda
Fabricación del laser detrás

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
