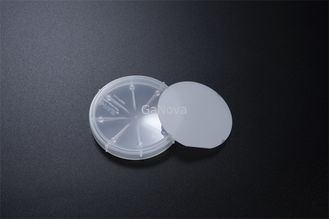

La aspereza superficial trasera 0.8um a 1.2um modeló a Sapphire Substrates Width 16m m

La aspereza superficial trasera 0.8um a 1.2um modeló a Sapphire Substrates Width 16m m
La aspereza superficial trasera 0.8um a 1.2um modeló a Sapphire Substrates Width 16m m

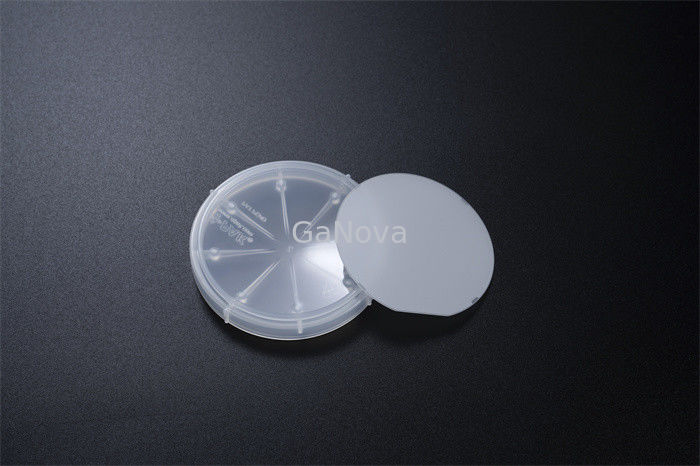

Ampliación de imagen :  La aspereza superficial trasera 0.8um a 1.2um modeló a Sapphire Substrates Width 16m m

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD09-001-001
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

La aspereza superficial trasera 0.8um a 1.2um modeló a Sapphire Substrates Width 16m m

descripción
Dimensión: 50,80±0,10 mm Grueso: 430±10μm
Ancho de borde plano: 16±1,0 mm Ángulo de borde plano: Plano A±0.2˚
TTV: ≤5 μm Arco: ≤-8~0μm
Rugosidad de la superficie frontal: ≤0.25nm Rugosidad de la superficie trasera: 0,8~1,2 μm
Resaltar:

1.2um modeló a Sapphire Substrates

,

solo cristal del zafiro 0.8um

,

Sapphire Substrates modelada

Aspereza superficial trasera Sapphire Substrates Flat Edge Width modelada los 0.8~1.2μm 16±1.0m m

Sapphire Substrates modelada 2inch, microprocesador del LED, material del substrato

Sapphire Substrates modelada (PSS) es obleas micro-modeladas usadas para fabricar los diodos electroluminosos del nitruro del galio (GaN) (LED). PSS reduce la densidad de dislocación en la capa de GaN. Esto da lugar a una extracción más eficiente del llight mientras que aumenta el brillo.

Usando Sapphire Substrates modelada puede aumentar perceptiblemente la salida ligera del LED. Las ventajas incluyen:

- Emisiones ligeras crecientes de las capas activas del pozo del quántum como resultado de la densidad epitaxial reducida del defecto.

- PSS reduce la pérdida de luz debido a los fenómenos totales de la reflexión interna (TIR) permitiendo un fotón que dispersa efecto.

2inch modeló el substrato del zafiro
Artículo Al2 O3

La aspereza superficial trasera 0.8um a 1.2um modeló a Sapphire Substrates Width 16m m 0

Dimensión 50.80±0.10m m
Grueso los 430±10μm
Anchura plana del borde

16±1.0m m

Ángulo plano del borde A-plane±0.2o
TTV ≤5μm
ARCO ≤-8~0μm
Front Surface Roughness ≤0.25nm
Aspereza superficial trasera los 0.8~1.2μm
Borde Ronda
Fabricación del laser detrás

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
