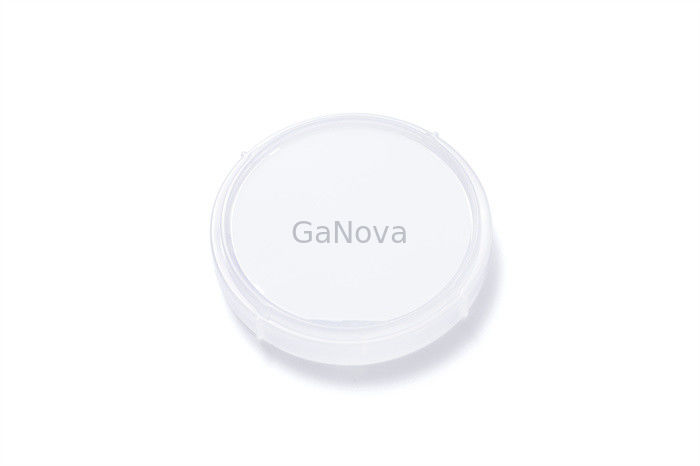

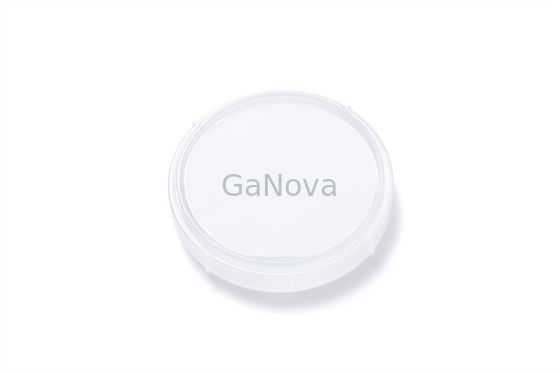

Sustratos de zafiro con diseño plano ARCO -8 - Borde redondo de 0 μm

Sustratos de zafiro con diseño plano ARCO -8 - Borde redondo de 0 μm
Sustratos de zafiro con diseño plano ARCO -8 - Borde redondo de 0 μm

Ampliación de imagen :  Sustratos de zafiro con diseño plano ARCO -8 - Borde redondo de 0 μm

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD09-001-001
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

Sustratos de zafiro con diseño plano ARCO -8 - Borde redondo de 0 μm

descripción
Dimensión: 50,80±0,10 mm Grueso: 430±10μm
Ancho de borde plano: 16±1,0 mm Ángulo de borde plano: Plano A±0.2˚
TTV: ≤5 μm Arco: ≤-8~0μm
Rugosidad de la superficie frontal: ≤0.25nm Rugosidad de la superficie trasera: 0,8~1,2 μm
Resaltar:

Sustratos de zafiro estampados

,

material de zafiro BOW -8um

,

Sustratos de zafiro estampados borde redondo

Plano A±0.2oSustratos de zafiro estampado ARCO ≤-8~0μm Borde Redondo





La formación de LED en sustratos de zafiro estampados es el método más rentable para fabricar tales dispositivos.Estos LED exhiben una intensidad de electroluminiscencia normalizada alta y una alta eficiencia de extracción de luz.

Además, las obleas estampadas reducen la densidad de defectos y las pérdidas totales por reflexión interna.Estas ventajas están impulsando la adopción de LED basados ​​en semiconductores de nitruro por parte de los fabricantes.





Sustrato de zafiro estampado de 2 pulgadas
Artículo Alabama2O3





Sustratos de zafiro con diseño plano ARCO -8 - Borde redondo de 0 μm 0



















Dimensión 50,80±0,10 mm
Espesor 430±10μm
Ancho de borde plano



16±1,0 mm

Ángulo de borde plano Plano A±0.2o
TTV ≤5 μm
ARCO ≤-8~0μm
Rugosidad de la superficie frontal ≤0.25nm
Rugosidad de la superficie trasera 0,8~1,2 μm
Borde Redondo
Fabricación de láser atrás



Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.





Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
