Datos del producto:
|
Nombre de producto: | 2-4inch Verde-LED GaN en el silicio | Tamaño: | 2 pulgadas, 4 pulgadas |
---|---|---|---|
Dimensión: | 520±10nm | Estructura del substrato: | 111) substratos de 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si ( |
Paquete: | Empaquetado en un ambiente del sitio limpio de la clase 100, en el envase 25PCS, bajo atmósfera del | Certificación: | UKAS/ISO9001:2015 |
Resaltar: | 20nm GaN en la oblea de silicio,520±10nm GaN en la oblea de silicio |

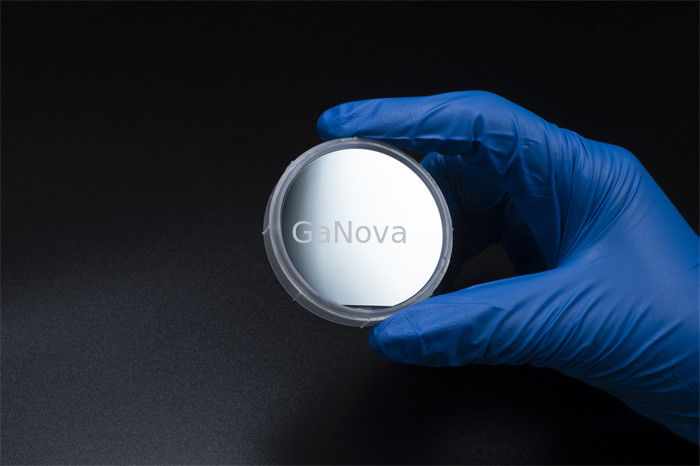

2inch Verde-LED GaN en la oblea de silicio
Descripción
El nitruro del galio (GaN) está creando un cambio innovador en el mundo de la electrónica de poder. Por décadas, los MOSFETs silicio-basados (transistores de efecto de campo del semiconductor de óxido de metal) han sido una parte integrante del mundo moderno diario que ayuda a energía del convertido para accionar.
Las redes adversarial generativas (GANs) son las arquitecturas algorítmicas que utilizan dos redes neuronales, marcando con hoyos uno contra el otro (así el “adversarial ") para generar nuevos, sintéticos casos de los datos que pueden pasar de verdad datos. Se utilizan extensamente en la generación de la imagen, la generación video y la generación de la voz.
2-4inch Verde-LED GaN en el silicio | |||||||||
Substratos del Si del artículo 111) ( | Almacenador intermediario del Al (GA) N | uGaN | nGaN | MQW (1-3 pares) | AlGaN | pGaN | Capa del contacto | ||
InGaN-QW | GaN-QB | ||||||||
Dimensiones | 2 pulgadas, 4 pulgadas | ||||||||
520±10nm | |||||||||
Grueso | 800nm | 1000nm | 3000nm | ~3nm | ~10nm | 35nm | 145nm | 20nm | |
Composición | El Al% | / | / | / | / | / | ~15 | / | / |
In% | / | / | / | ~25 | / | / | / | / | |
Doping | [Si] | / | / | 8.0E+18 | / | 2.0E+17 | / | / | / |
[Magnesio] | / | / | / | / | / | 1.0E+20 | 3.0E+19 | 2.0E+20 | |
Estructura del substrato | 111) substratos de 20nmContact layer/145nmpGaN/35nmAlGaN/~10nmGaN-QB/~3Si ( | ||||||||
Paquete | Empaquetado en un ambiente del sitio limpio de la clase 100, en el envase 25PCS, bajo atmósfera del nitrógeno |
