Datos del producto:
|
| Nombre de producto: | Azul-LED GaN On Silicon Wafer | Dimensiones: | 2 pulgadas |
|---|---|---|---|
| Grueso del almacenador intermediario de AlGaN: | 400-600nm | Laser del d'onde del Longueur: | 455±5nm |
| Estructura del substrato: | Estructura 10nmConnect 111) substratos de la capa/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5 | Características: | AZUL-LED |
| Resaltar: | 455±10nm GaN en la oblea de silicio |
||

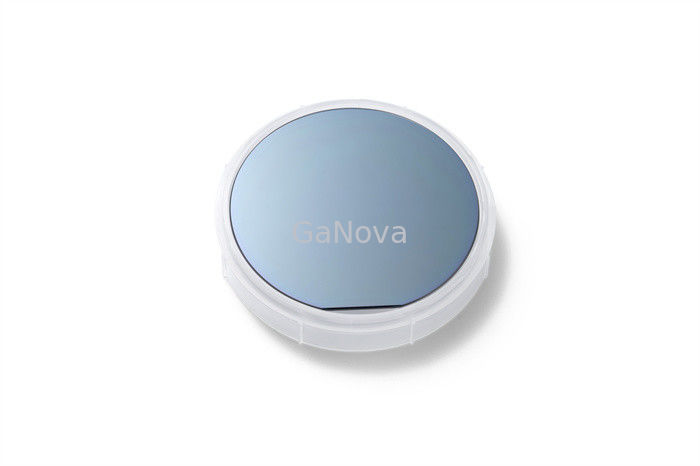

2inch Azul-LED GaN en la oblea de silicio
El nitruro del galio es una tecnología de semiconductor usada para el poder más elevado, usos de alta frecuencia del semiconductor. El nitruro del galio exhibe varias características que hagan mejor que el GaAs y el silicio para los diversos componentes del poder más elevado. Estas características incluyen un voltaje de avería más alto y una mejor resistencia eléctrica.
| laser azul de 2inch GaN en el silicio | ||||||||||||
|
Artículo 111) substratos del Si ( |
Almacenador intermediario del Al (GA) N | uGaN | nGaN | AlGaN | InGaN |
MQW (1-3 pares) |
InGaN | AlGaN | pGaN | Capa del contacto | ||
| InGaN-QW | GaN-QB | |||||||||||
| Dimensión | 2 pulgadas | |||||||||||
| Grueso | 1000nm | 1300-1500nm | 1300-1500nm | 1200-1500nm | 70-150nm | ~2.5nm | ~15nm | 70-150nm | 400-600nm | / | 10nm | |
| Composición | El Al% | / | / | / | 5-8 | / | / | / | / | 5-8 | / | / |
| In% | / | / | / | 2-8 | ~15 | / | 2-8 | / | / | / | ||
| Doping | [Si] | / | / | 5.0E+18 | 2.0E+18 | 2.0E+18 | / | / | / | / | / | / |
| [Magnesio] | / | / | / | / | / | / | / | / | 2.0E+19 | 2.0E+19 | / | |
| Laser del d'onde del Longueur | 455±5nm | |||||||||||
| Estructura del substrato | 10nmConnect 111) substratos de la capa/pGaN/400-600nmAlGaN/70-150nmInGaN/~15nmGaN-QB/~2.5nmInGaN-QW/70-150nmInGaN/1200-1500nmAlGaN/1300-1500nmnGaN/1300-1500nmnGaN/1300-1500nmuGaN/1000nmAl (GA) N buffer/Si ( | |||||||||||
| Paquete | Empaquetado en un ambiente del sitio limpio de la clase 100, en el envase 25PCS, bajo atmósfera del nitrógeno | |||||||||||
