Datos del producto:
|
| Dimensiones: | 100 ± 0.2m m | Grueso/grueso STD: | 4,5 ± los 0.5μm/el < 3% |
|---|---|---|---|
| Orientación: | Plano C (0001) fuera de ángulo hacia el eje A 0,2 ± 0,1 ° | Plano de la orientación de GaN: | (1-100) 0 ± 0.2°, 30 ± 1m m |
| Tipo de la conducción: | N-TYPE | ||
| Resaltar: | PIN GaN en la oblea de zafiro,4 pulgadas GaN en la oblea de zafiro |
||
GaN dopado con UID tipo N de 4 pulgadas en oblea de zafiro SSP resistividad > 0,5 Ω cm LED, láser, oblea epitaxial PIN
Por ejemplo, GaN es el sustrato que hace posibles los diodos láser violeta (405 nm), sin el uso de duplicación de frecuencia óptica no lineal.Su sensibilidad a la radiación ionizante es baja (como otros nitruros del grupo III), lo que lo convierte en un material adecuado para conjuntos de células solares para satélites.Las aplicaciones militares y espaciales también podrían beneficiarse, ya que los dispositivos han demostrado estabilidad en entornos de radiación.
| Sustratos de GaN/zafiro sin dopar de 4 pulgadas | ||
| Artículo | GaN-TCU-C100 |
|
| Dimensiones | 100 ± 0,2 mm | |
| Grosor/Grosor STD | 4,5 ± 0,5 μm / < 3 % | |
| Orientación | Plano C (0001) fuera de ángulo hacia el eje A 0,2 ± 0,1 ° | |
| Plano de Orientación de GaN | (1-100) 0 ± 0,2 °, 30 ± 1 mm | |
| Tipo de conducción | tipo N | |
| Resistividad (300K) | > 0,5 Ω·cm | |
| Concentración de portadores | < 2x1017cm-3 | |
| Movilidad | > 300cm2/V·s | |
| *XRD FWHM | (0002) < 300 segundos de arco, (10-12) < 400 segundos de arco | |
| Estructura | ~ 4,5 μm uGaN /~ 25 nm tampón uGaN/650 ± 25 μm zafiro | |
| Orientación de Zafiro | Plano C (0001) fuera de ángulo hacia el eje M 0,2 ± 0,1 ° | |
| Plano de Orientación de Zafiro | (11-20) 0 ± 0,2 °, 30 ± 1 mm | |
| Pulido de zafiro | Una cara pulida (SSP) / Doble cara pulida (DSP) | |
| Área utilizable | > 90% (exclusión de defectos de borde y macro) | |
| Paquete |

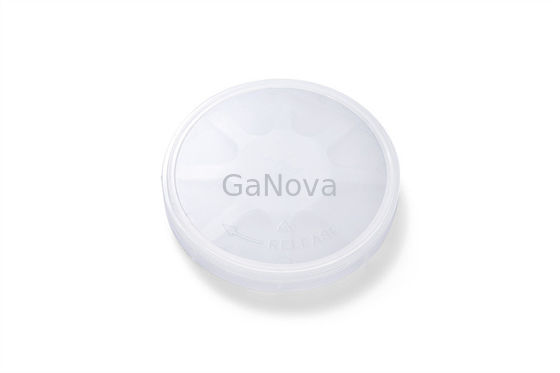

Envasado en sala blanca en contenedores: caja de oblea individual (< 3 PCS) o casete (≥ 3 PCS) |
|
Sobre nosotros
Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.
Preguntas más frecuentes
P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
