Datos del producto:
|
| Nombre de producto: | 4-inch MG-dopó GaN/Sapphire Substrates | Dimensiones: | 100 ± 0.2m m |
|---|---|---|---|
| Tipo de la conducción: | P-tipo | Resistencia (300K): | < 10=""> |
| Concentración de portador: | > ³ del cm⁻ del ⁷ de 1 x 10 ¹ (que dopa la concentración de ³ del cm⁻ del ⁹ del ¹ del ≥ 5 x 10 de p+ | Movilidad: | > ² /V de los 5cm·s |
| Resaltar: | Se trata de una muestra de las características de las partículas. |
||

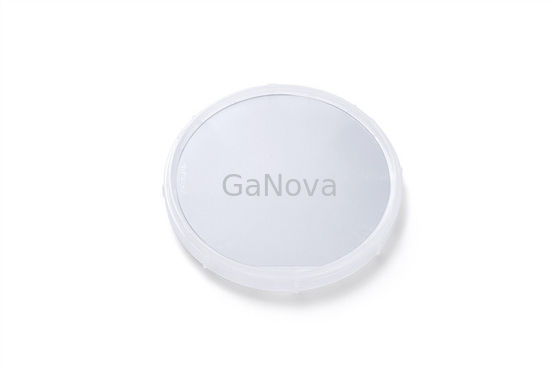

P-tipo GaN MG-dopado de 4 pulgadas en la oblea SSP resistivity~10Ω cm LED, laser, oblea epitaxial del zafiro del PIN
¿Por qué utilice a GaN Wafers?
El nitruro del galio en el zafiro es el material ideal para la amplificación de radio de la energía. Ofrece varias ventajas sobre el silicio, incluyendo un voltaje y un mejor rendimiento más altos de avería en las temperaturas altas.
GaN es un semiconductor directo binario del bandgap de III/V de uso general en diodos electroluminosos brillantes desde los años 90. El compuesto es un material muy duro que tiene una estructura cristalina de la wurzita. Su hueco de banda amplio del eV 3,4 lo permite las propiedades especiales para los usos
optoelectrónico
dispositivos de alta potencia
dispositivos de alta frecuencia
| 4-inch MG-dopó GaN/Sapphire Substrates | ||
| Artículo | GaN-T-C-P-C100 |
|
| Dimensiones | 100 ± 0.2m m | |
| Grueso/grueso STD | 4,5 μm del ± 0,5/ < 3=""> | |
| Orientación | Avión de C (0001) del ángulo hacia Uno-AXIS 0,2 ° del ± 0,1 | |
| Plano de la orientación de GaN | (1-100) 0 ° del ± 0,2, ± 30 1 milímetro | |
| Tipo de la conducción | P-tipo | |
| Resistencia (300K) | < 10=""> | |
| Concentración de portador | > 1 x 1017 cm-3 (que dopan la concentración de cm-3 del ≥ 5 x 1019 de p +GaN) | |
| Movilidad | > 5 cm2/V·s | |
| *XRD FWHMs | (0002) < 300arcsec=""> | |
| Estructura |
~ 0,5 p-GaN/~ del μm del μm p +GaN/~ 1,5 2,5 uGaN del uGaN/~ 25 nanómetro del μm buffer/430 zafiro del μm del ± 25 |
|
| Orientación del zafiro | Avión de C (0001) del ángulo hacia M-AXIS 0,2 ° del ± 0,1 | |
| Plano de la orientación del zafiro | (11-20) 0 ° del ± 0,2, 30± 1 milímetro | |
| Sapphire Polish | Solo lado pulido (SSP)/lado doble pulido (DSP) | |
| Área usable | > el 90% (borde y exclusión macra de los defectos) | |
| Paquete |
Empaquetado en un recinto limpio en envases: sola caja de la oblea (< 3="" PCS=""> |
|
