Datos del producto:
|
| Nombre de producto: | substratos libres de 2 pulgadas de U-GaN/SI-GaN | Dimensiones: | 50,8 ± 1m m |
|---|---|---|---|
| Grueso: | 350 ± los 25μm | Plano de la orientación: | ± 0.5˚, 16 ±1mm (de 1-100) |
| Plano secundario de la orientación: | ± 3˚, 8 ± 1m m (de 11-20) | Aspereza de superficie de la cara del GA: | < 0=""> |
| Resaltar: | Situación libre GaN Epitaxial Wafer,Substratos de U-GaN SI-GaN,50.8m m GaN Epitaxial Wafer |
||

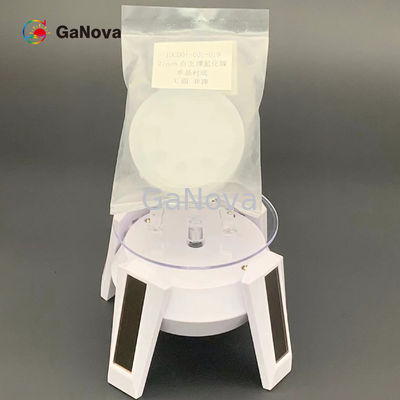

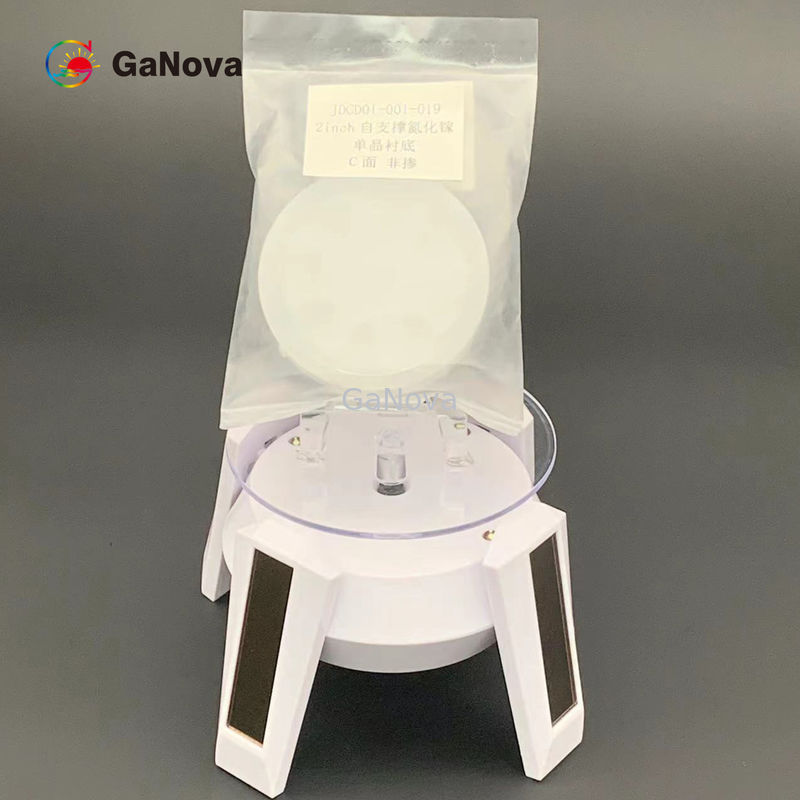

substratos libres de 2 pulgadas de U-GaN/SI-GaN 50,8 milímetros 350 de μm del ± 25 del ± 1
n-tipo sin impurificar sola resistencia cristalina libre de la C-cara 2inch del substrato de GaN < 0="">
Descripción
GaN Breakdown Field
Un campo más alto de la avería significa que el nitruro del galio es superior sobre el silicio en circuitos de alto voltaje tales como productos de alta potencia. Los fabricantes y los ingenieros pueden también utilizar GaN en usos similares del voltaje mientras que mantienen una huella perceptiblemente más pequeña.
| substratos libres de 2 pulgadas de U-GaN/SI-GaN | |||||||
|
Nivel excelente (s) |
Nivel de la producción (A) |
Investigación nivel (b) |
Maniquí nivel (c) |
Nota: (1) área usable: borde y exclusión macra de los defectos (2) 3 puntos: el miscut pesca con caña de posiciones (2, 4, 5) son 0,35 ± 0,15o |
|||
| S1 | S-2 | A-1 | A-2 | ||||
| Dimensiones | ± 50,8 1 milímetro | ||||||
| Grueso | 350 μm del ± 25 | ||||||
| Plano de la orientación | ± 0,5o, (de 1-100) ± 16 1 milímetro | ||||||
| Plano secundario de la orientación | ± 3o, (de 11-20) ± 8 1 milímetro | ||||||
| Resistencia (300K) |
< 0=""> o > 1 x 106 Ω·cm para semiaislante (FE-dopado; GaN-FS-C-SI-C50) |
||||||
| TTV | μm del ≤ 15 | ||||||
| ARCO | μm del ≤ 40 del μm del ≤ 20 | ||||||
| Aspereza de superficie de la cara del GA |
< 0=""> o < 0=""> |
||||||
| Aspereza de superficie de la cara de N |
0,5 μm ~1,5 opción: 1~3 nanómetro (tierra fina); < 0=""> |
||||||
| Paquete | Empaquetado en un recinto limpio en solo envase de la oblea | ||||||
| Área usable | > el 90% | >el 80% | >el 70% | ||||
| Densidad de dislocación | <9>5 cm2s | <3x10>6 cm2s | <9>5 cm2s | <3x10>6 cm2s | <3x10>6 cm2s | ||
| Orientación: Avión de C (0001) del ángulo hacia M-AXIS |
0,35 ± 0,15o (3 puntos) |
0,35 ± 0,15o (3 puntos) |
0,35 ± 0,15o (3 puntos) |
||||
| Densidad macra del defecto (agujero) | 0 cm2s | < 0="">-2 | < 1="" cm="">-2 | ||||
| Tamaño máximo de defectos macros | < 700=""> | < 2000=""> | < 4000=""> | ||||
