Datos del producto:
|
| Dimensiones: | ² de 5 x de 10m m | Grueso: | 350 ±25µm |
|---|---|---|---|
| Orientación: | (10- 11) ángulo de desviación del plano hacia el eje A 0 ±0,5° (10- 11) ángulo de desviación del pla | TTV: | ≤ el 10µm |
| Arco: | - ≤ el 10µm del ARCO del ≤ del 10µm | Densidad macra del defecto: | ² 0cm⁻ |
| Área usable: | > el 90% (exclusión del borde) | Nombre de producto: | GaN Epitaxial Wafer |
| Resaltar: | 106 Ω·Cm GaN Substrato de cristal único |
||
SI-tipo sin impurificar sola resistencia cristalina libre de la SP-cara 5*10mm2 (10-11) del substrato de GaN > 106 Ω·oblea de los radioinstrumentos del cm
Ahora un nuevo material llamado Gallium Nitride (GaN) tiene el potencial para substituir el silicio como el corazón de microprocesadores electrónicos. El nitruro del galio puede sostener voltajes más altos que el silicio y la corriente pueden fluir más rápido a través de él. Por otra parte, la pérdida de energía está perceptiblemente menos en GaN, haciéndolo mucho más eficiente.
| (10- 11) haga frente a los substratos libres de GaN | ||||
| Artículo |
GAN-FS-SP-U-s
|
GAN-FS-SP-N-s
|
GAN-FS-SP-SI-s |
Observaciones: Un ángulo circular del arco (R < 2="" mm=""> |
| Dimensiones | 5 x 10 milímetros2 | |||
| Grueso | µm 350 ±25 | |||
| Orientación |
(10 - 11) avión del ángulo hacia Uno-AXIS 0 ±0.5° (10 - 11) avión del ángulo hacia C-AXIS - 1 ±0.2° |
|||
| Tipo de la conducción | N-tipo | N-tipo | Semiaislante | |
| Resistencia (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm del ≤ 10 | |||
| ARCO | - 10 µm del ≤ 10 del ARCO del ≤ del µm | |||
| Front Surface Roughness |
< 0=""> o < 0=""> |
|||
| Aspereza superficial trasera |
0,5 μm ~1,5 opción: 1~3 nanómetro (tierra fina); < 0=""> |
|||
| Densidad de dislocación | A partir de 1 x 105 a 3 x 106 cm2s | |||
| Densidad macra del defecto | 0 cm2s | |||
| Área usable | > el 90% (exclusión del borde) | |||

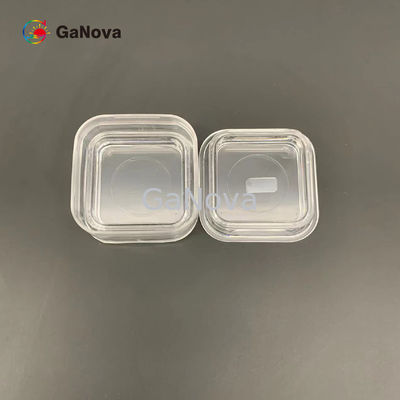

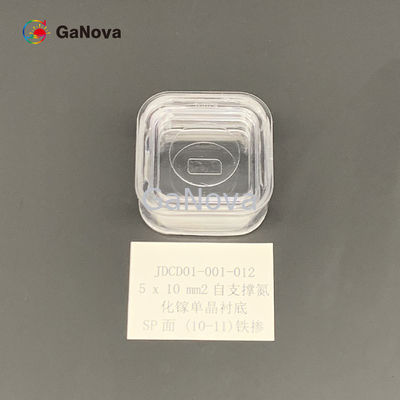

| Paquete | Empaquetado en un ambiente del sitio limpio de la clase 100, en envase de 6 PCS, bajo atmósfera del nitrógeno | |||
Apéndice: El diagrama del ángulo del miscut
Si ±0.5°del δ1 = 0, después (10 - 11) el avión del ángulo hacia Uno-AXIS es 0 ±0.5°.
Si δ2 = - 1 ±0.2°, después (10 - 11) el avión del ángulo hacia C-AXIS es - 1 ±0.2°.
Sobre nosotros
Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <>
>=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
