Datos del producto:
|
| Dimensiones: | 10x10,5 mm² | Grueso: | 350 ±25µm |
|---|---|---|---|
| Orientación: | Plano C (0001) fuera de ángulo hacia el eje M 0,35 ±0,15° | TTV: | ≤ el 10µm |
| Arco: | - ≤ el 10µm del ARCO del ≤ del 10µm | Densidad macra del defecto: | ² 0cm⁻ |
| Área usable: | > el 90% (exclusión del borde) | Nombre de producto: | GaN Epitaxial Wafer |
| Resaltar: | 0.35 ± 0 |
||
n-tipo sin impurificar sola resistencia cristalina libre de la C-cara del ² de 10*10.5m m del substrato de GaN < 0="">
Descripción
Las características son alta uniformidad cristalina, buena, y calidad superficial superior. Los substratos de GaN se utilizan para los usos del LD (violeta, azul y verde).
Además, el desarrollo ha progresado para el poder y la aplicación para dispositivos electrónica de alta frecuencia.
| 10 x 10,5 mm2 GaN Substrates libre | ||||
| Artículo | GaN-FS-C-U-S10 | GaN-FS-C-N-S10 | GaN-FS-C-SI-S10 |
Observaciones: |
| Dimensiones | 10 x 10,5 milímetros2 | |||
| Grueso | µm 350 ±25 | |||
| Orientación | Avión de C (0001) del ángulo hacia M-AXIS 0,35 ±0.15° | |||
| Tipo de la conducción | N-tipo | N-tipo | Semiaislante | |
| Resistencia (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm del ≤ 10 | |||
| Arco | - 10 µm del ≤ 10 del ARCO del ≤ del µm | |||
| Aspereza superficial de la cara del GA | < 0=""> o < 0=""> | |||
| Aspereza superficial de la cara de N | 0,5 μm ~1,5 opción: 1~3 nanómetro (tierra fina); < 0=""> | |||
| Densidad de dislocación | A partir de 1 x 105 a 3 x 106 cm2s (calculados por el CL) * | |||
| Densidad macra del defecto | 0 cm2s | |||
| Área usable | > el 90% (exclusión del borde) | |||

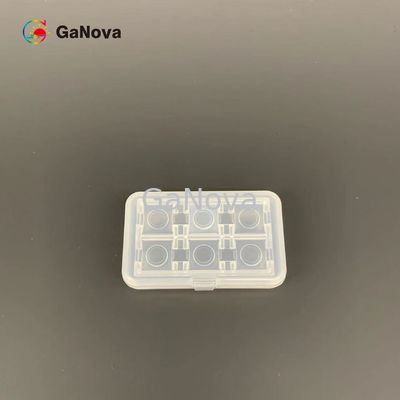

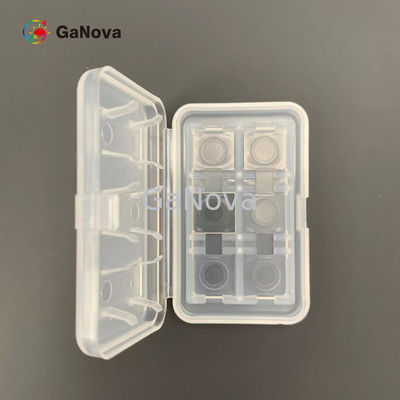

| Paquete | Empaquetado en un ambiente del sitio limpio de la clase 100, en envase de 6 PCS, bajo atmósfera del nitrógeno | |||
estándares del *National de China (GB/T32282-2015)
Sobre nosotros
Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <>
>=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
