Datos del producto:
|
| Nombre de producto: | Sierra automática para trocear DAD3350 | máx. Tamaño de la pieza de trabajo: | Φ8 pulgadas (250 mm × 250 mm, Φ300 mm especificación especificada por el usuario) |
|---|---|---|---|
| Uso: | 1,8kW, 2,2kW | Dimensiones de la máquina (ancho × profundidad × altura) mm: | 900 × 1050 × 1800 |
| Funcionamiento: | establo | Peso de la máquina: | Aprox. 1.200 kg |
| Rango de corte del eje X: | 260m m | Velocidad de corte del eje X: | 0,1 ～ 600 mm/s |
| Resaltar: | Cortadora de obleas de 250 mm × 250 mm,máquina cortadora de obleas de 8 pulgadas,máquina cortadora de obleas de 300 mm |
||

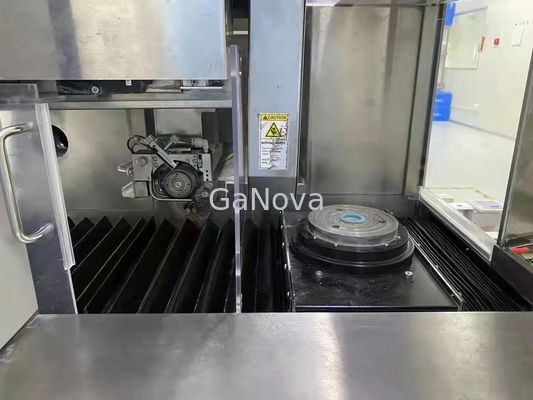

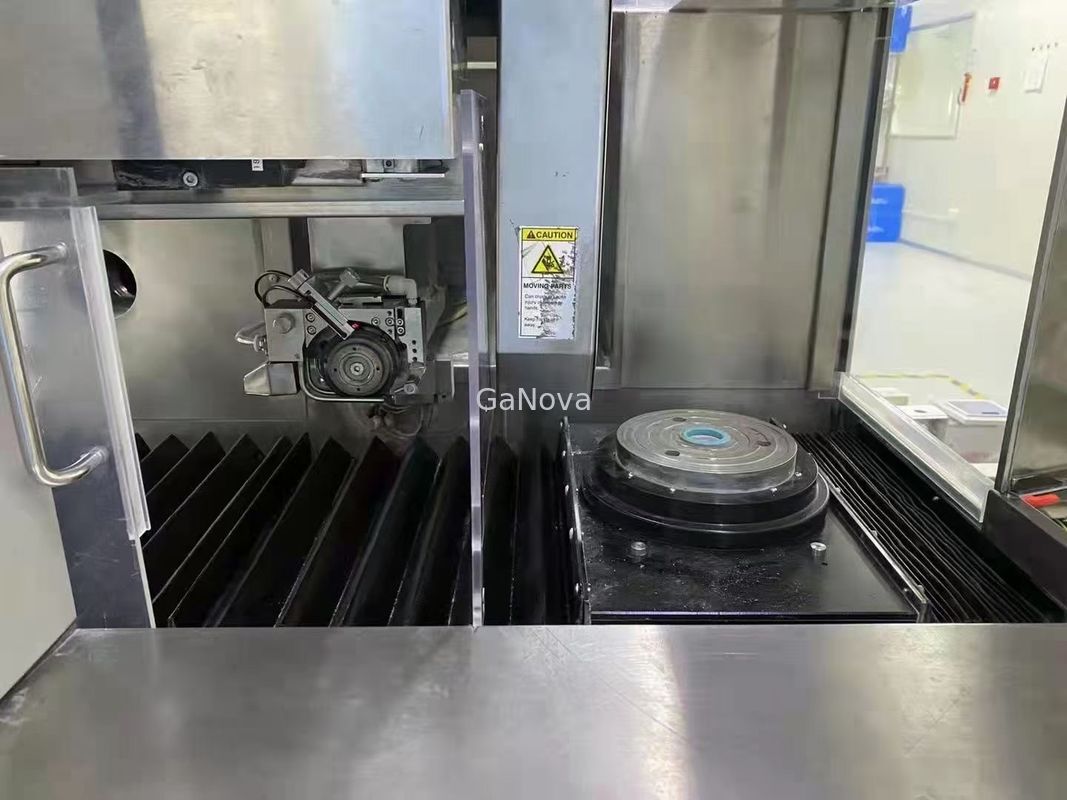

0,1 ～ 600 mm/s Cortadora de obleas Φ8 pulgadas (250 mm × 250 mm, Φ300 mm Especificación especificada por el usuario)
Admite una amplia gama de aplicaciones
DAD3350 es capaz de manejar un máximo de piezas de trabajo de Φ8 pulgadas o 250 x 250 mm (especificación especificada por el usuario).Un husillo de 1,8 kW está equipado de serie.Al seleccionar un husillo de alto par de 2,2 kW (opcional), es posible procesar desde silicio hasta materiales difíciles de procesar, como la cerámica.El soporte para hojas de hasta Φ5 pulgadas es posible con especificaciones especificadas por el usuario.Además, la función de alineación para piezas de trabajo de montaje múltiple también se puede agregar como opción.
rendimiento mejorado
El DAD3350 logra una mejora en el rendimiento al aumentar la velocidad de cada eje.
Facilidad de uso
La operatividad se mejora con la instalación de una pantalla táctil LCD y una interfaz gráfica de usuario (GUI).La operación fácil se logra con una pantalla visual que muestra las condiciones de procesamiento y varios estados con botones de íconos.Además, se consideraron los elementos comunes de operación para lograr un fácil reemplazo de la serie 300/500 (modelos existentes).
Calidad del proceso
Al adoptar un marco tipo puente de alta rigidez y una estructura de soporte de la sección frontal del husillo, que evita la contracción por calor y la vibración, se puede lograr un punto de procesamiento más estable.
Controles de proceso
Se han instalado funciones de alineación automática, enfoque automático, verificación de sangría automática y otras funciones de reconocimiento de imágenes para mejorar la productividad del equipo.Además, el microscopio incluye un mecanismo de soplado de aire y un obturador de lente para evitar la contaminación.Como opción, se puede agregar un microscopio de bajo aumento para una alineación aproximada.A través del monitoreo de condiciones, las condiciones de procesamiento y varios otros estados pueden conocerse en cualquier momento.Las funciones avanzadas de control de procesos se pueden agregar como opciones, incluido un sistema de gestión de agua de corte en pantalla para controlar el flujo de agua de corte.
Especificaciones
|
Especificación |
Unidad |
1,8 kilovatios |
2,2 kilovatios |
|
|---|---|---|---|---|
|
máx.tamaño de la pieza de trabajo |
- |
Φ8 pulgadas (250 mm × 250 mm, Φ300 mm especificación especificada por el usuario) |
||
|
eje x |
Rango de corte |
milímetro |
260 |
|
|
Velocidad cortante |
mm/s |
0,1 ～ 600 |
||
|
eje Y |
Rango de corte |
milímetro |
260 |
|
|
Paso de índice |
milímetro |
0.0001 |
||
|
Precisión de posicionamiento de índice |
milímetro |
0.002/260 |
||
|
Eje Z |
máx.ataque |
milímetro |
32.2 |
31.4 |
|
Resolución en movimiento |
milímetro |
0.00005 |
||
|
Precisión de repetibilidad |
milímetro |
0.001 |
||
|
eje θ |
máx.ángulo de rotación |
grado |
380 |
|
|
Huso |
Par nominal |
Nuevo Méjico |
0.29 |
0.70 |
|
Rango de velocidad de revolución |
min-1 |
6.000 ～ 60.000 |
3.000 ～ 30.000 |
|
|
Dimensiones de la máquina (An. × Pr. × Al.) |
milímetro |
900 × 1050 × 1800 |
||
|
Peso de la máquina |
kg |
Aprox.1200 |
||
* La apariencia, características, especificaciones y otros detalles del producto pueden cambiar debido a modificaciones técnicas.
* Lea detenidamente la hoja de especificaciones estándar antes de usar.
